Interruptor Automático MCCB AC 200A 415V 4P

Fabricado bajo la norma internacional IEC 60947-2, este disyuntor de alta capacidad está diseñado para la protección de circuitos de distribución en corriente alterna (AC) de baja tensión en entornos industriales y comerciales exigentes.

Con una capacidad de corriente nominal de 200A en configuración Tetrapolar (4P) y una sobresaliente capacidad de corte de cortocircuito de 55 kA, este interruptor de caja moldeada reacciona de forma ultra rápida ante sobrecargas continuas y cortocircuitos severos. Su chasis reforzado de alta rigidez dieléctrica (tensión de aislamiento de 1000V) lo convierte en la solución idónea para tableros generales de mando (TGD), centros de carga pesada, plantas industriales y proyectos de infraestructura crítica.

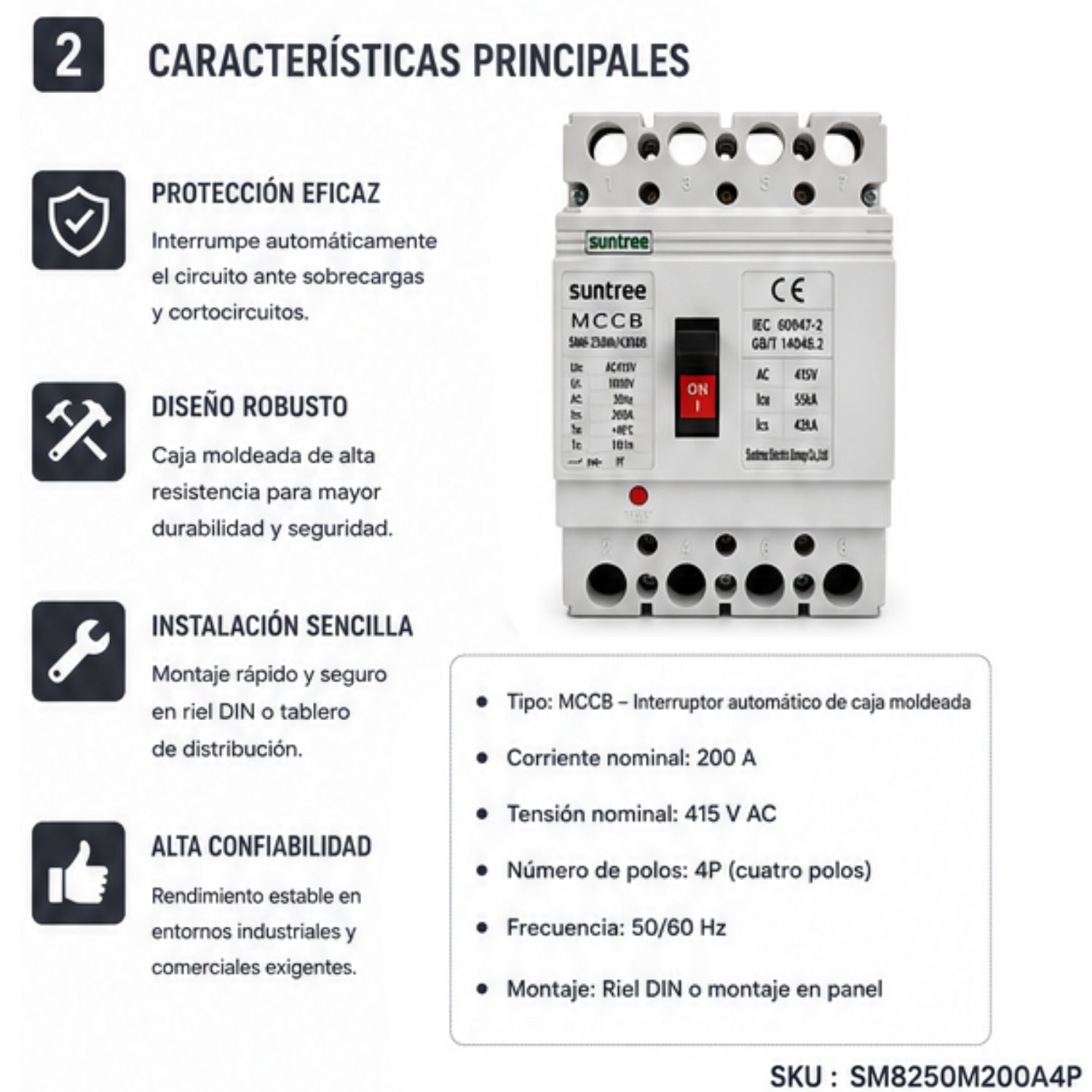

Características Destacadas

• Alta Capacidad de Ruptura (55 kA): Capacidad de interrupción límite de 55 kA y de servicio de 42 kA, garantizando la extinción segura del arco eléctrico ante fallas severas sin dañar el tablero.

• Protección Tetrapolar Integral (4P): Corta y protege las tres fases más el neutro de forma simultánea, garantizando un aislamiento total para maniobras y mantenimientos seguros.

• Caja Moldeada de Alta Resistencia: Estructura termoplástica autoextinguible reforzada para soportar altas exigencias térmicas e impactos mecánicos.

• Accesorios de Instalación Incluidos: Equipado de fábrica con pernos de fijación para un anclaje firme al tablero y placas separadoras de fase para evitar arcos eléctricos entre bornes adyacentes.

• Montaje Versátil: Permite su fijación mediante pernos directos en la placa de montaje del tablero o instalación rápida sobre Riel DIN industrial.

Especificaciones Técnicas Detalladas

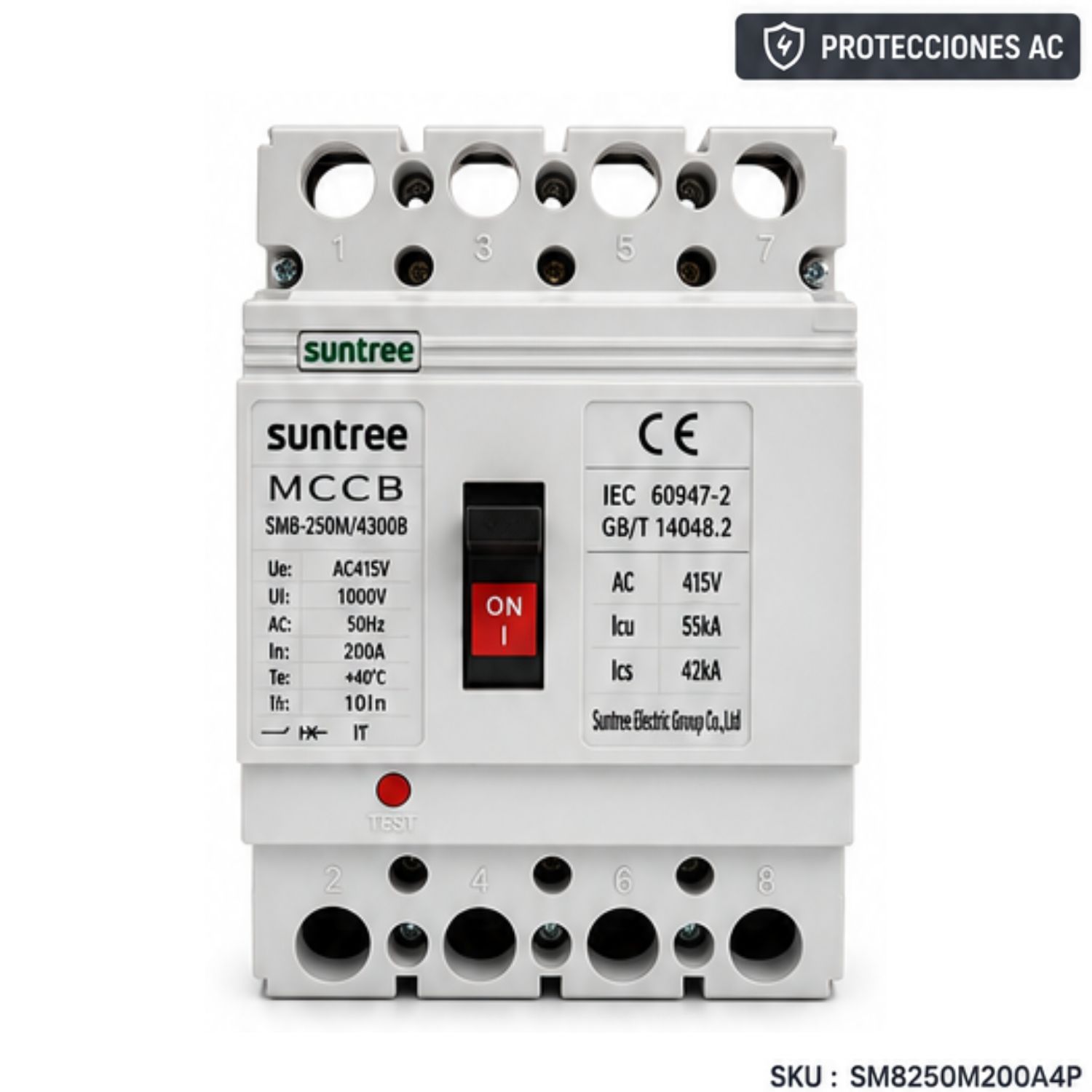

• Marca: Suntree

• Modelo / Referencia de Placa: SMB-250M/4300B

• Código de Producto (SKU): SM8250M200A4P

• Tipo de Dispositivo: MCCB (Molded Case Circuit Breaker / Interruptor de Caja Moldeada)

• Número de Polos: 4P (Tetrapolar: R, S, T + N)

• Corriente Nominal: 200 A

• Tensión Nominal de Operación: 415 V AC

• Tensión Nominal de Aislamiento: 1000 V AC

• Frecuencia Nominal: 50 / 60 Hz

• Poder de Corte Límite en Cortocircuito: 55 kA a 415V AC

• Poder de Corte en Servicio : 42 kA a 415V AC

• Disparo Magnético Instantáneo: Ir 10 x In (1600 A)

• Temperatura de Referencia: +40 °C

• Normativa Cumplida: IEC 60947-2 / GB/T 14048.2

• Certificación: CE

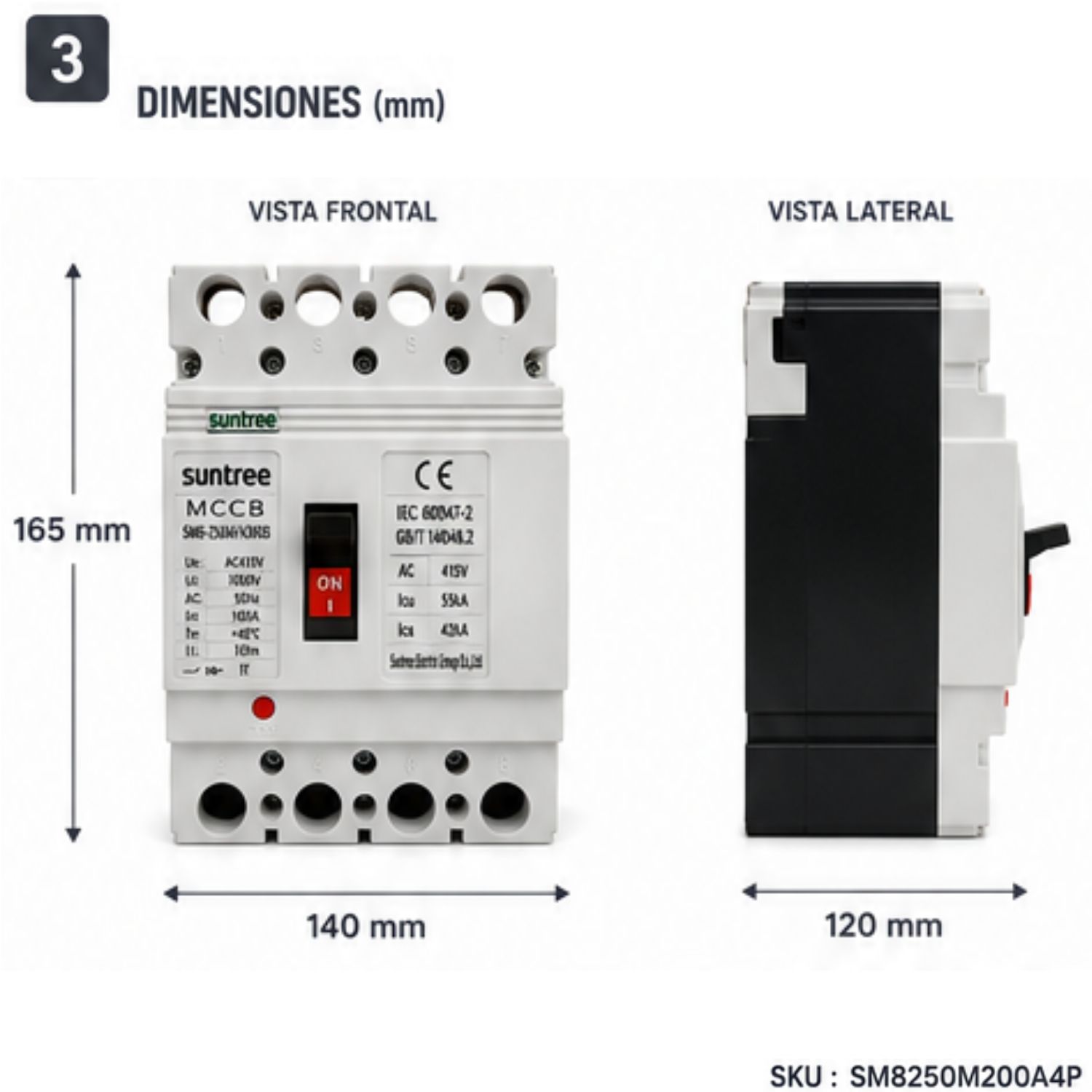

Dimensiones Físicas

• Alto: 165 mm

• Ancho Frontal: 140 mm

• Profundidad / Fondo: 120 mm

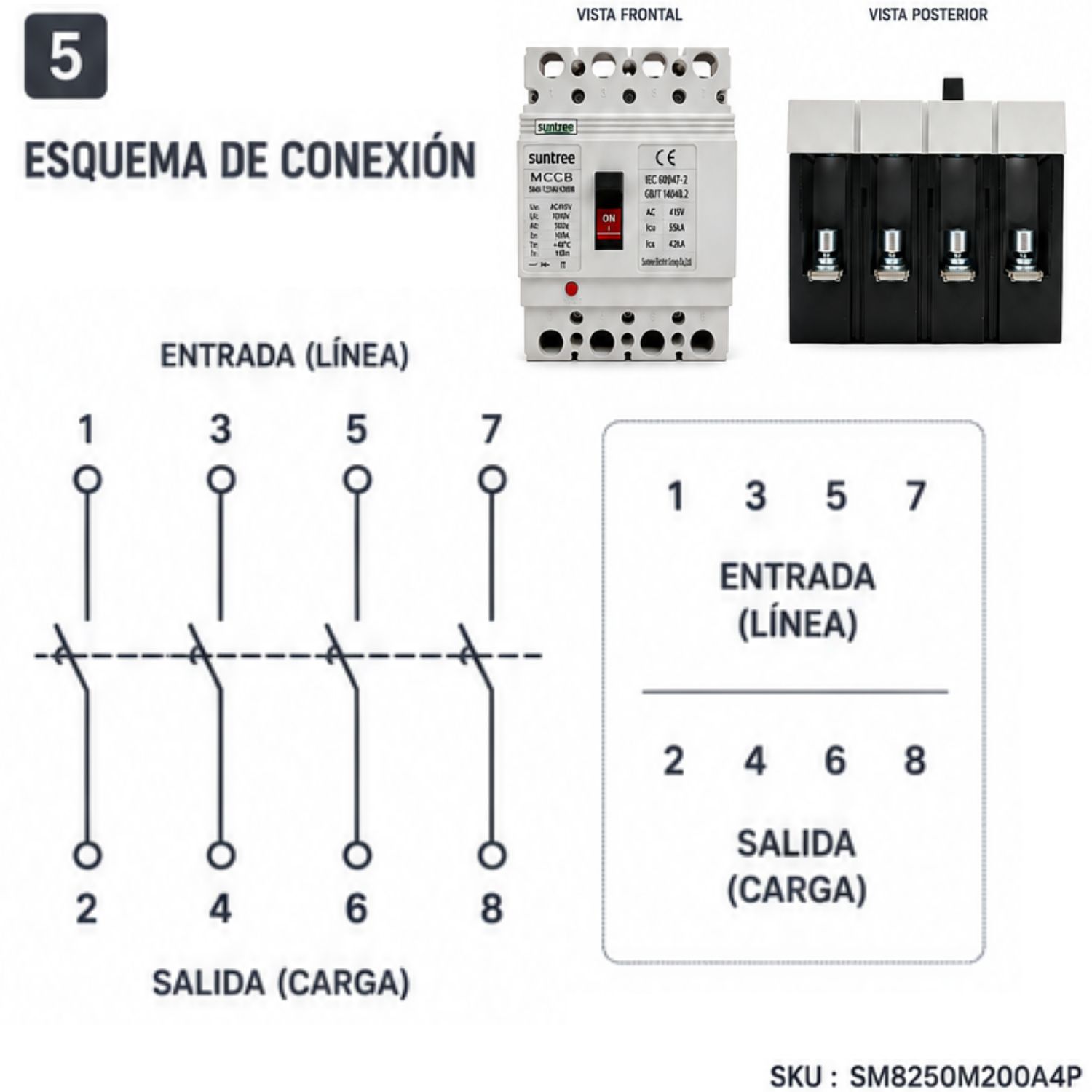

Esquema de Conexión y Bornera

• Entrada (Línea): Terminales superiores 1, 3, 5, 7

• Salida (Carga): Terminales inferiores 2, 4, 6, 8

Aplicaciones Recomendadas

• Industrias y Maquinaria Pesada: Protecciones de líneas de alimentación para motores de alta potencia, bancos de condensadores y tableros de fuerza.

• Edificios Comerciales e Infraestructura: Tableros generales de distribución en hospitales, centros de datos, centros comerciales y aeropuertos.

• Centros de Distribución: Instalación como interruptor principal o de cabecera en tableros de transferencia y transferencia automática (TTA).

Contenido del Paquete

• 1 × Interruptor Automático Caja Moldeada MCCB 4P 160A Suntree (SM8250M200A4P)

• 1 × Juego de Pernos y Tuercas para Fijación

• 1 × Set de Placas Separadoras / Aisladores de Fase
