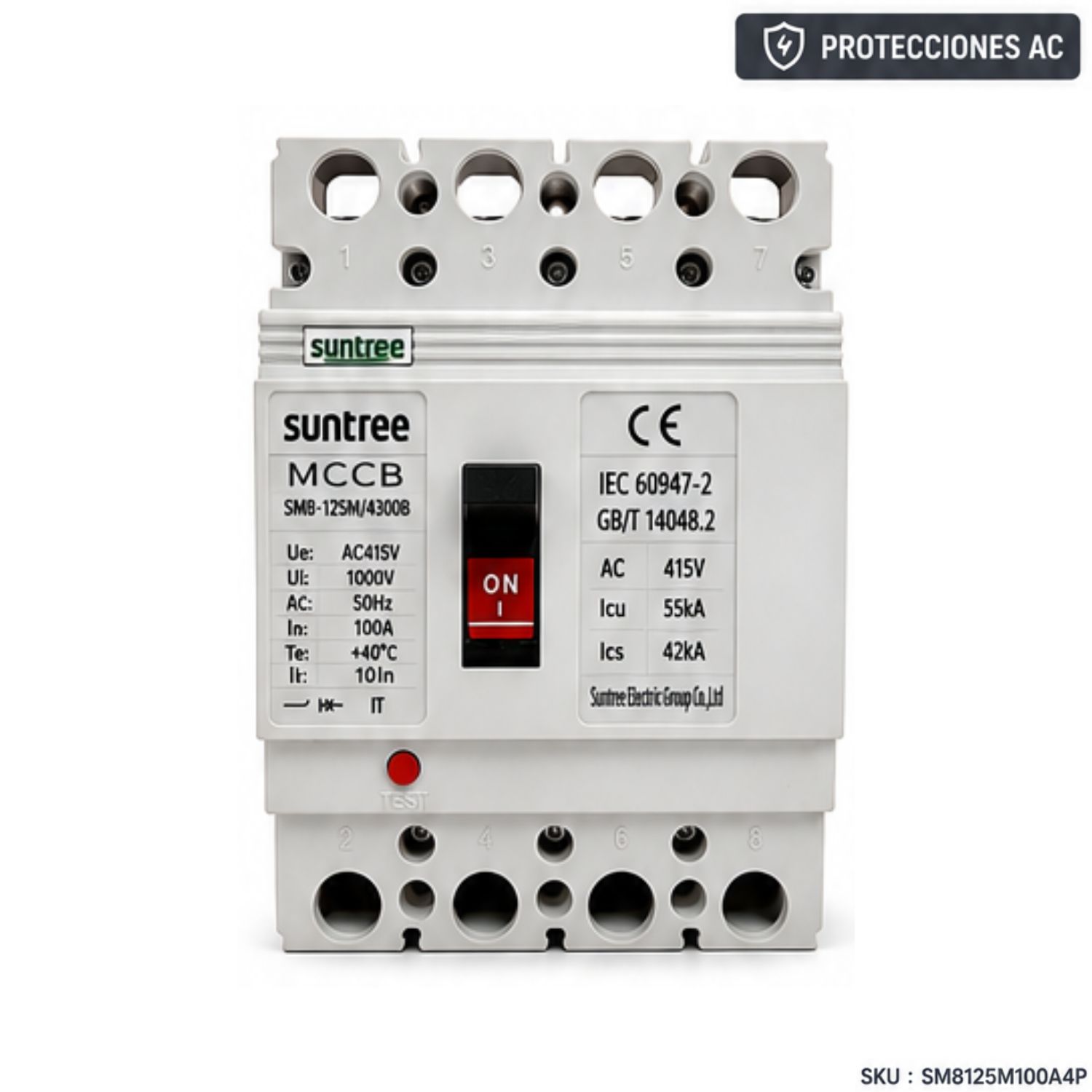

Interruptor Automático MCCB AC 100A 415V 4P

Diseñado bajo la norma internacional IEC 60947-2, este disyuntor de alta capacidad está concebido para la protección, maniobra y seccionamiento de redes de distribución eléctrica en corriente alterna (AC) de baja tensión.

Con una corriente nominal de 100A en configuración de 4 Polos (4P) y una sobresaliente capacidad de corte de cortocircuito de hasta 55 kA, este equipo de caja moldeada ofrece una respuesta ultra rápida ante sobrecargas continuas y cortocircuitos severos. Su chasis de alta rigidez dieléctrica (tensión de aislamiento de 1000V) lo convierte en la solución ideal para tableros generales de mando (TGD), subtableros de distribución, centros de carga comerciales, plantas industriales y proyectos de infraestructura exigentes.

Características Destacadas

• Alta Capacidad de Ruptura (55 kA): Capacidad de interrupción límite de 55 kA y de servicio de 42 kA, garantizando la extinción segura del arco eléctrico ante fallas severas sin comprometer el tablero.

• Protección Tetrapolar Integral (4P): Permite cortar y proteger las tres fases más el neutro simultáneamente, brindando un aislamiento total de la carga para tareas de mantenimiento seguro.

• Cámara de Extinción de Arco Robusta: Construcción en caja moldeada termoplástica autoextinguible de alta resistencia térmica e impacto mecánico.

• Doble Opción de Montaje: Configurado para un anclaje rápido sobre Riel DIN industrial o mediante fijación por pernos directos en la placa de montaje del tablero.

• Nivel de Aislamiento de 1000V : Soporta picos de sobretensión en la red sin degradación de los contactos internos ni fugas a tierra.

Especificaciones Técnicas Detalladas

• Marca: Suntree

• Modelo / Referencia: SMB-125M/4300B

• Código de Producto (SKU): SM8125M100A4P

• Tipo de Dispositivo: MCCB (Molded Case Circuit Breaker / Interruptor de Caja Moldeada)

• Número de Polos: 4P (Tetrapolar: R, S, T + N)

• Corriente Nominal: 100 A

• Tensión Nominal de Operación: 415 V AC

• Tensión Nominal de Aislamiento: 1000 V AC

• Frecuencia Nominal: 50 / 60 Hz

• Poder de Corte Límite en Cortocircuito: 55 kA a 415V AC

• Poder de Corte en Servicio: 42 kA a 415V AC

• Disparo Magnético Instantáneo: (Ir) 10 x In (1000 A)

• Temperatura de Referencia: +40 °C

• Normativa Cumplida: IEC 60947-2 / GB/T 14048.2

• Certificación: CE

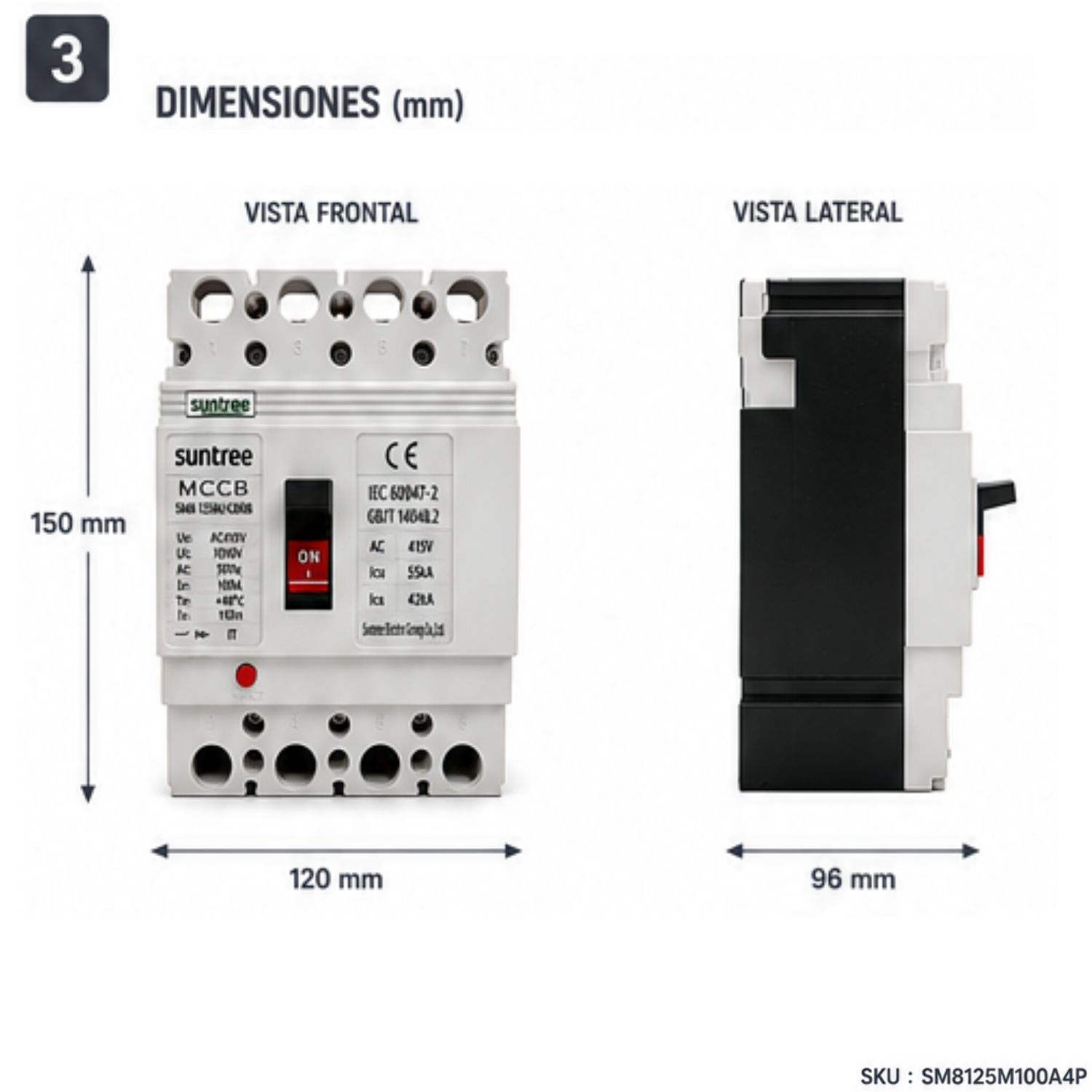

Dimensiones Físicas

• Alto: 150 mm

• Ancho Frontal: 120 mm

• Profundidad / Fondo: 96 mm

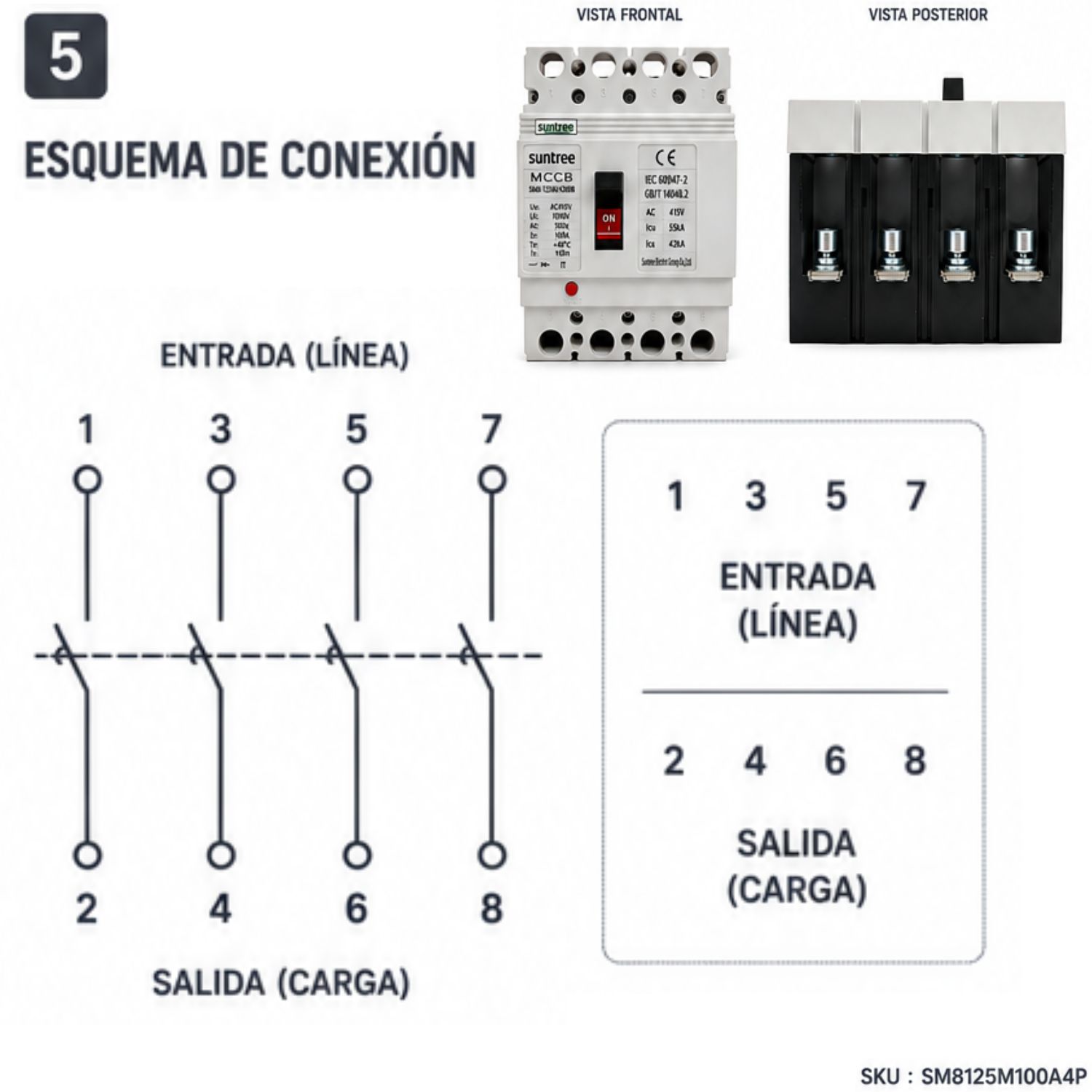

Esquema de Conexión y Bornera

• Entrada (Línea): Terminales superiores 1, 3, 5, 7

• Salida (Carga): Terminales inferiores 2, 4, 6, 8

Aplicaciones Recomendadas

• Industria y Maquinaria: Protección de líneas de alimentación para motores, variadores de frecuencia y tableros de fuerza.

• Edificios Comerciales: Protección de tableros de distribución en oficinas, centros comerciales, hospitales y hoteles.

• Infraestructura Eléctrica: Uso como interruptor principal o de cabecera en tableros generales de transferencia y centros de carga.

Contenido del Paquete

• 1 × Interruptor Automático Caja Moldeada MCCB 4P 100A Suntree (SM8125M100A4P)

• Pernos de fijación y separadores de fase
