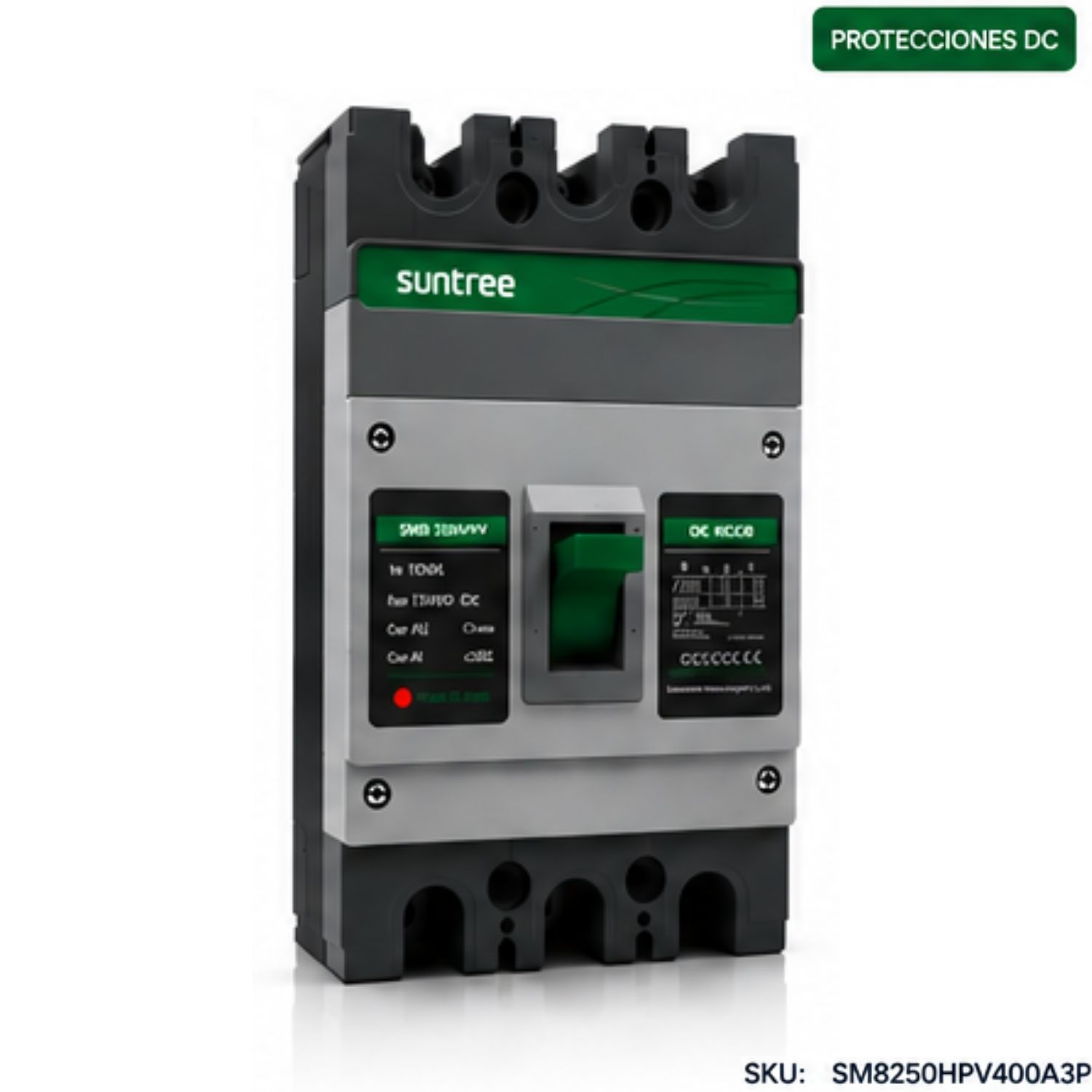

Interruptor Automático MCCB DC 400A 1500V

Este equipo de corte y seccionamiento especializado en Corriente Continua (DC) está diseñado para operar en instalaciones solares de escala comercial e industrial que manejan altas tensiones de trabajo de hasta 1500V DC.

Construido en una arquitectura física de caja moldeada de 3 polos (3P Cuerpo) con 2 polos eléctricos efectivos de conexión (+ y -), este interruptor ofrece una cámara magnética de extinción de arco para cortar sobrecargas y cortocircuitos severos. Es la solución ideal para la protección general de strings de paneles solares, entradas de inversores centrales de alto voltaje, bancos de baterías de alta capacidad y tableros o racks de distribución DC.

Características Destacadas

• Especializado en Alta Tensión Solar (1500V DC): Aislamiento eléctrico superior diseñado para soportar las exigencias continuas de parques fotovoltaicos e inversores de última generación.

• Configuración Bipolar en Chasis 3P: Chasis de 3 polos físicos adaptado con 2 puntos de conexión eléctrica activa (Positivo y Negativo) para un seccionamiento balanceado de la carga en corriente continua.

• Extinción Rápida de Arco Eléctrico: Tecnología interna de desionización que interrumpe de forma instantánea el arco DC ante fallas severas, protegiendo los conductores y el gabinete.

• Equipamiento Completo Incluido: Incluye de fábrica el kit de pernos de anclaje para fijación mecánica sólida a la placa del tablero y separadores aislantes de fase para evitar arcos eléctricos entre bornes.

• Fijación Industrial Directa: Anclaje robusto mediante pernos pasantes a la placa de montaje de tableros o gabinetes eléctricos solares.

Especificaciones Técnicas Detalladas

• Marca: Suntree

• Código de Producto (SKU): SM8250HPV400A3P

• Tipo de Dispositivo: MCCB DC (Interruptor Automático de Caja Moldeada para Corriente Continua)

• Corriente Nominal (In): 400 A

• Tensión Nominal de Operación (Ue): 1500 V DC

• Estructura Física (Cuerpo): 3 Polos (3P)

• Polos Eléctricos de Conexión: 2 Polos Activos (Positivo + / Negativo -)

• Tipo de Corriente: Corriente Continua (DC)

• Montaje: Directo mediante pernos sobre placa o superficie de tablero

• Aplicaciones: Strings solares, bancos de baterías, inversores de alto voltaje, tableros DC

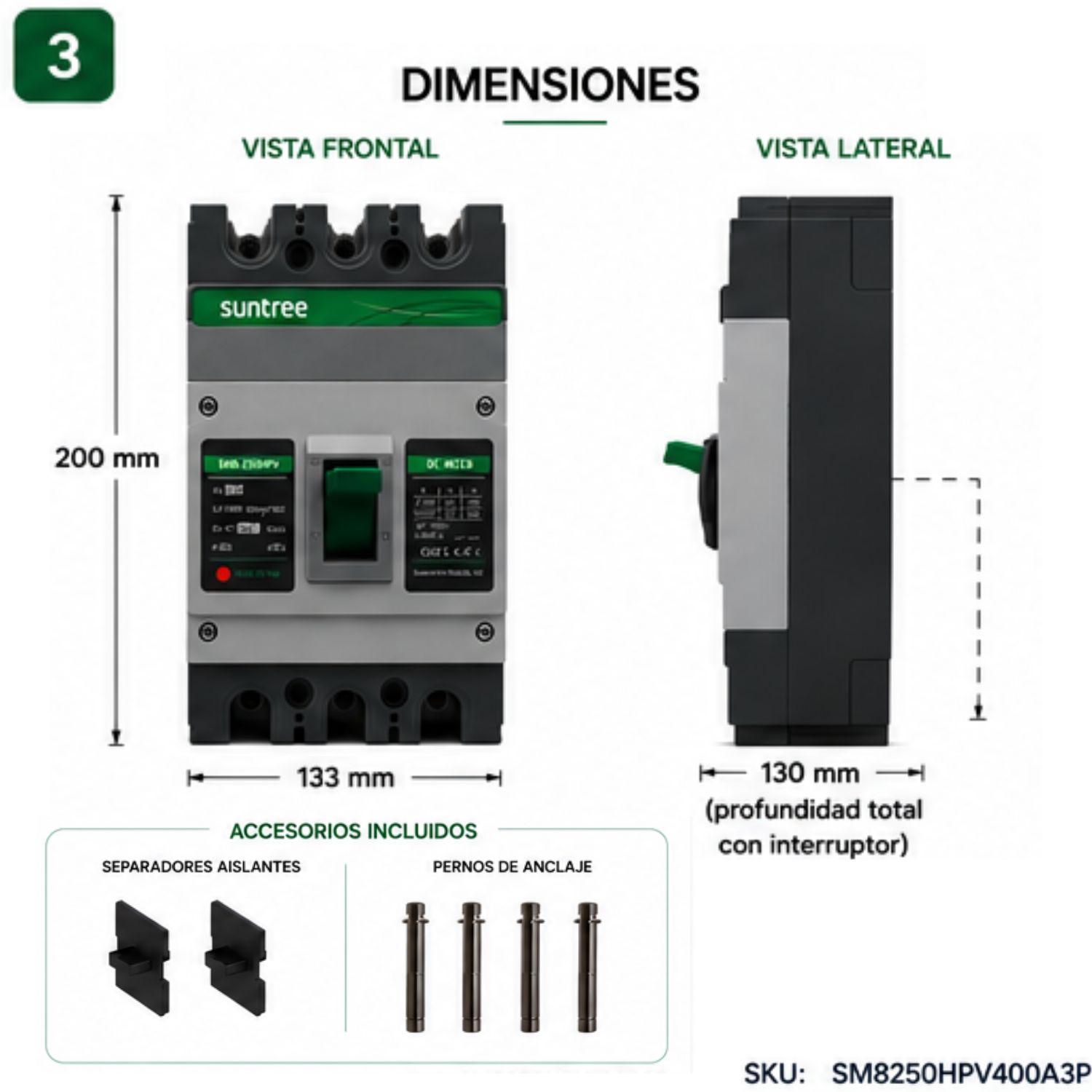

Dimensiones Físicas

• Alto Frontal: 200 mm

• Ancho Frontal: 133 mm

• Profundidad Total: 130 mm (Medido con la palanca de accionamiento)

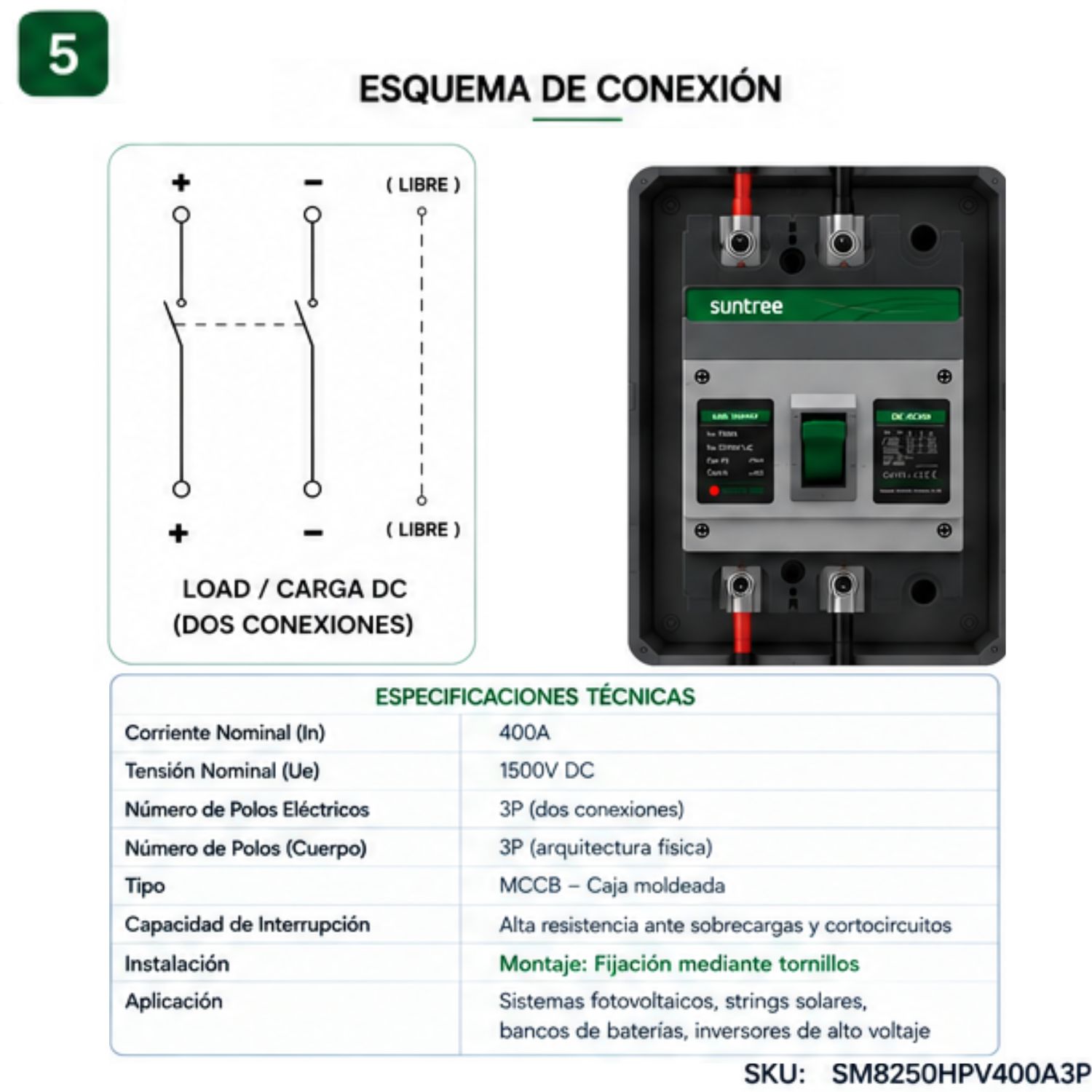

Esquema y Cableado de Conexión

• Entrada (Línea): Conexión de Polo Positivo (+) y Polo Negativo (-) en bornes superiores (Tercera vía libre).

• Salida (Carga): Conexión de Carga (+) y (-) en bornes inferiores.

Aplicaciones Recomendadas

• Plantas y Parques Fotovoltaicos: Seccionador de protección en tableros de combinación (combiner box) de alta tensión.

• Inversores de Alta Eficiencia: Protección en la entrada DC de inversores solares fotovoltaicos On-Grid y Híbridos.

• Sistemas de Almacenamiento (BESS): Protección para bancos de baterías de litio y racks de acumulación de energía de alta tensión.

Contenido del Paquete

• 1 × Interruptor Automático Caja Moldeada MCCB DC 400A 1500V Suntree (SKU: SM8250HPV400A3P)

• 4 × Pernos de Anclaje para Montaje en Tablero

• 2 × Placas Separadoras Aislantes de Fase
